According to DIN913~916 According to ANSI/ASME B18.3

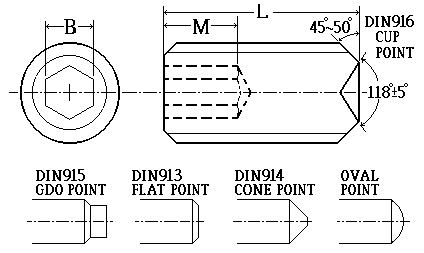

Hexagon Socket Set Screws

                                                                                 According to            :DIN 913,914,915,916

                                                                                 Material                   :SCM3(SCM 435)

                                                                                  Hardness                 :HRC45°–  53°

                                                                                  Surface                     :Black Oxide

mm

Size(d)

M3

M4

M5

M6

M8

M10

M12

M16

M20



Pitch

0.5

0.7

0.8

1.0

1.25

1.50

1.75

2.0

2.50



B

Keys

1.5

2

2.5

3

4

5

6

8

10



Max

1.56

2.06

2.56

3.08

4.095

5.095

6.095

8.115

10.115



Min

1.52

2.02

2.52

3.02

4.02

5.02

6.02

8.025

10.025



M

Min

1.2

1.5

2

2

3

4

4.8

6.4

8



Flat point

Max

2.0

2.50

3.50

4.0

5.50

7.0

8.50

12.0

15.0



Min

1.75

2.25

3.20

3.70

5.20

6.64

8.14

11.57

14.57



Cone Point

Max

1.5

2.0

2.5

3.0

4.0

5.0



Min

0.9

1.40

1.9

2.4

3.25

4.25



Dog point

Max

2.0

2.50

3.50

4.0

5.50

7.0

8.50

12.0

15.0



Min

1.75

2.25

3.20

3.70

5.20

6.64

8.14

11.57

14.57



Cup Point

Max

1.40

2.0

2.50

3.0

5.0

6.0

8.0

10.0

14.0



Min

1.15

1.75

2.25

2.75

4.70

5.70

7.64

9.64

13.57



                      Min

   Torque               N/M

0.9

2.5

 5

 8.5

 20

40

 65

 160

 310





Size

(d)

L

3

4

5

6

8

10

12

14

15

16

20

25

30

35

40

45

50

55

60

70

80

90

100

M3















































M4















































M5















































M6















































M8















































M10















































M12















































M16















































M20
